Izrada vlastitog Bluetooth zvučnika nije teška i možete stvoriti nešto jedinstveno za male troškove. Samo slijedite ove korake.
Izrada vašeg Bluetooth zvučnika daje vam mogućnosti da ga prilagodite i modificirate na temelju svojih potreba, kao i radost i zadovoljstvo stvaranja nečega vlastitim rukama. Naravno, lakše je otići u bilo koju trgovinu i kupiti jedan, ali u tome nema zabave.
Ako volite prljati ruke, vrijeme je da postanete kreativni i napravite vlastiti jedinstveni Bluetooth zvučnik koji možete koristiti za reprodukciju omiljenih pjesama i impresioniranje prijatelja. Možda se pitate odakle početi. Pa, prvo morate imati sve komponente.
Što trebaš
Za izradu prilagođenog Bluetooth zvučnika trebat će vam sljedeće komponente:
- Dva mala zvučnika
- Bluetooth ploča pojačala
- Sustav punjenja baterije
- Jedna ili dvije punjive 18650 baterije
- 3D printer i filament (umjesto toga možete koristiti drvo)
- Alati za sastavljanje (žice, vijci, odvijač, super ljepilo i lemilo)
Korak 1: Pripremite svoju kutiju zvučnika
Kutiju svog zvučnika možete pripremiti na različite načine; najčešći je korištenje drva ili drugih materijala. Međutim, za ovaj ćemo projekt koristiti 3D ispis, što eliminira potrebu za preciznim mjerenjima.
Zato što ćemo koristiti 2-inčni JINGERL zvučnik punog opsega, možemo brzo nabaviti kompatibilnu kutiju za 3D ispis od raznih web stranice za besplatne datoteke za 3D ispis. U ovom projektu koristit ćemo kućište Retro Bluetooth zvučnika koje je izradio Mediamilan; preuzeti datoteke sa Thingiverse. Ako ne možete pronaći kućište koje je kompatibilno s vašim zvučnicima, možete izraditi vlastito u softveru za 3D modeliranje.
Korak 2: Preuzmite i pripremite datoteke za 3D ispis
Nakon što ste odabrali najbolju kutiju zvučnika za korištenje ili ako ste je dizajnirali u CAD softveru, vrijeme je da je pripremite za 3D ispis. Da biste to učinili, morate koristiti a Rezač za 3D printer poput Cure za generiranje a G-code datoteku koju 3D printer može razumjeti.
Provjerite jeste li izrezali sva četiri dijela: držač baterije, stražnja vrata zvučnika, kućište zvučnika i okvir zvučnika. Kada završite s rezanjem, spremite svoj G-kod i pošaljite ga na pisač.
Korak 3: 3D ispis kutije Bluetooth zvučnika
Za početak 3D ispisa, morate pripremiti svoj 3D printer do izravnavanje kreveta 3D pisača i postavljanje kreveta pomak. Neki 3D pisači poput Anycubic Kobra Neo zahtijeva samo da odaberete automatsko niveliranje kreveta na ekranu, a on će sam početi s niveliranjem kreveta (kao što je prikazano u nastavku), tako da to ne morate raditi ručno.
Postoje i druge osnovne, ali važne postavke koje možete koristiti, poput Z-pomaka i predgrijavanja filamenta. Za postavljanje Z-pomaka idite na Izbornik > Niveliranje i odaberite Z-pomak. Prilagođavajte visinu dok ne pronađete ispravnu postavku za svoj stroj. Dalje, odaberite Zagrijte PLA (materijal koji ćemo koristiti).
Ako koristite ABS, možete odabrati Zagrijte ABS umjesto toga. Više postavki možete pronaći u Izbornik > Pripremi. Na kraju, idite na Ispissa SD kartice iz opcija izbornika odaberite svoj model i pokrenite 3D ispis.
Postavke će se razlikovati ovisno o pisaču; gore navedeno je za Anycubic Kobra Neo. Kada završite s 3D ispisom, trebali biste imati dolje prikazane dijelove.
Kada 3D ispisujete držače baterija, ne zaboravite okrenuti predmet na rezač tako da dva kuta budu okrenuta prema gore. Ako odaberete ispis dok su okrenuti prema dolje, morate se poigrati s postavkama dok ne postignete savršenu; inače će biti uništeno, kao što je prikazano u nastavku.
Ako ga usmjerite pod odgovarajućim kutom, ne trebate primjenjivati posebne postavke jer će pisač to lako riješiti, kao što je prikazano u nastavku.
Korak 4: Završna obrada i slikanje 3D ispisa
Nakon što završite s 3D ispisom, možete započeti s uklanjanjem viška materijala i osiguravanjem glatkih rubova. Ako imate brusnog papira, njime možete zagladiti otisak i ukloniti sve nedostatke na površini.
Zatim ga možete slikati na temelju toga kako želite da izgleda. U našem slučaju, vanjski prednji dio ćemo obojati u plavo. Za početak slikanja nanesite temeljni premaz na otisak kako biste osigurali bolju površinu za prianjanje boje. Kada se temeljni premaz osuši, vrijeme je za nanošenje boje.
Možete koristiti akrilnu boju ili boju u spreju, ovisno o vašim željama. Pazite da nanesete tanke slojeve boje kako biste izbjegli tragove i pruge. Nakon bojanja, trebate nanijeti ljepilo oko njega, kao što je prikazano u nastavku.
Ljepilo pomaže u osiguravanju da se prednja obloga lako pričvrsti na kutiju Bluetooth zvučnika.
Korak 5: Povežite pojačalo sa zvučnicima
Nabavite ploču za audio pojačalo—na primjer, ploča mini pojačala 3.7V 5V— koji je namijenjen za DIY zvučnike. Kao što je prikazano gore, uzmite četiri žice i spojite ih na pojačalo. Osigurajte ih na odgovarajući način. To jest, pozitivna žica bi trebala ići na pozitivni terminal na pojačalu. Zatim pričvrstite te žice na dva zvučnika, kao što je prikazano u nastavku.
Ovo je ključni korak jer će biti temelj za vaš zvučnik.
Korak 6: Spojite bateriju na sustav punjenja
Sustav punjenja koji ćemo koristiti je PCB ploča punjača za napajanje, dostupna na eBay, jer je jeftinije. Ako također imate power bank koji više ne koristite, a njegov sustav punjenja radi dobro, možete ga rastaviti i ukloniti sustav punjenja da biste ga koristili za svoj Bluetooth zvučnik.

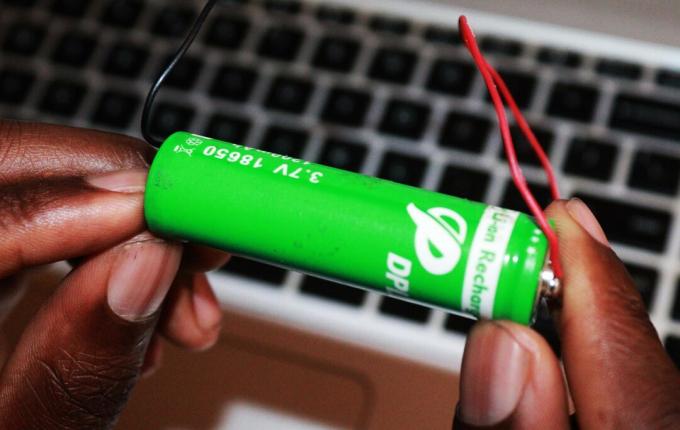

Za spajanje baterije, prvo spojite dvije žice na pozitivni i negativni terminal baterije, kao što je prikazano u nastavku.
Zatim spojite dvije žice na sustav punjenja, svaku na svoj terminal, kao što je prikazano u nastavku.
Zatim uzmite četiri vijka i pomoću njih pričvrstite držače baterija na okvir zvučnika.
Nakon toga uzmite bateriju i stavite je u držač, kao što je prikazano ispod.
Držač baterije prima dvije baterije, tako da možete dodati drugu. Provjerite jeste li pričvrstili sve strane vijcima i osigurali da čvrsto drže.
Korak 7: Spojite pojačalo na sustav punjenja
Koristit ćemo žice i lemilo za spajanje. Također možete koristiti sredstvo za lemljenje za čišćenje dijela i osiguranje čvrstog povezivanja između žica i površine. Nakon što ste nanijeli odgovarajuću količinu fluksa, zagrijte svoje lemilo i zatim ga počnite koristiti za lemljenje spojeva.
Nakon što se lem otopi i na svom je mjestu, uklonite željezo i ostavite da se lem ohladi. Na kraju, pregledajte lemljeni spoj kako biste bili sigurni da je siguran. Trebali biste vidjeti plavi signal na pojačalu kada je sve u redu.
Korak 8: Stavite sve komponente u kutiju
Umetnite dva zvučnika u kutiju zvučnika i pomoću super ljepila ih pričvrstite, kao što je prikazano u nastavku.
Čak i ako zvučnici dobro pristaju na kućište, važno je upotrijebiti super ljepilo da ih zalijepite pobrinite se da se ne pomiču ili previše vibriraju, što bi moglo utjecati na kvalitetu zvuka vašeg sustav. Umetnite sustav za punjenje, baterije i pojačalo u kućište zvučnika, kao što je prikazano u nastavku.
Dok to radite, pazite da ne odspojite nijednu žicu. Nakon što sve postavite na mjesto, trebali biste biti spremni uživati u funkcionalnom Bluetooth zvučniku.
Korak 9: Uparite i testirajte svoj zvučnik
Kada uključite zvučnik pomoću prekidača na pojačalu i vidite plavi signal, on će automatski biti u Bluetooth modu. Zatim možete koristiti svoj telefon ili prijenosno računalo za uparivanje s njim.
Za početak uparivanja uključite Bluetooth na telefonu ili prijenosnom računalu; trebali biste vidjeti da se pojavljuje ime govornika. Nakon što ga uparite, pokušajte pustiti glazbu da provjerite radi li ispravno.
Uživajte u funkcionalnom DIY Bluetooth zvučniku
Izrada vlastitog Bluetooth zvučnika odličan je način da uštedite novac i zabavite se. Također možete stvoriti nešto jedinstveno; jedino ograničenje je vaša mašta. Dobra stvar je što je većina komponenti koje smo naveli za izradu ovog zvučnika dostupna po niskoj cijeni.
Ako nemate pristup 3D pisaču, kućište svog zvučnika možete izraditi pomoću drva. Samo pazite da izvršite točna mjerenja kako bi sve ispravno odgovaralo.
