Raspberry Pi promijenio je sve kad je objavljen u veljači 2012. godine. Nitko ne bi znao da će prodati preko 10 milijuna jedinica! Zaklada Raspberry Pi uvedena HATs (Hardverski priloženi na vrhu) u 2014. HAT je pomalo nalik Arduinovom štitu, ali za Pi. Budući da Pi može napraviti ravno iz okvira, prihvat HAT-a bio je nešto sporiji od Arduinovog oklopa.

Stvoritelj matrice HAT je švicarski noževi za vaš Pi, s 15 senzora, paketom komunikacijskih protokola, prstenom od RGB LED-ova, nizom mikrofona i još mnogo toga! Jedino je pitanje, biste li ga trebali kupiti?

Što je u kutiji

Unutar kutije dobivate naljepnicu i mali priručnik, iako nema druge dodatke. Bilo bi lijepo da je došao s vodičem za početak rada, iako o tome postoji dokumentacija web stranica.

Pored HAT-a, trebat će vam i Raspberry Pi. Svi su podržani Pi 1, Pi 2 i Pi 3, a kako je Pi 3 najnoviji i najbrži model, to je bolji izbor. Trebat će vam svi dijelovi koji su vam obično potrebni za postavljanje Pi (MicroSD, napajanje, HDMI kabel). Zašto ne napravite svoje

Pi starter kit Uštedite novac tako što ćete napraviti svoj vlastiti Rasterberry Pi Starter KitStop! Ne kupujte službeni Raspberry Pi Starter Kit. Možete zaraditi svoje za mnogo manje novca. Čitaj više ? Za pokretanje ove HAT neće vam trebati dodatna oprema; samo se usjekao na vrh Pi.

Ako želite izvršiti bilo koji računalni vid, trebat će vam a Pi kamera. To se može podići za oko 20 dolara. U sredini HAT-a nalazi se četvrtasta rupa i mjesta za pričvršćivanje za osiguranje kamere.

Datoteke su osigurane (Github) za 3D ispis vlastitog slučaja, iako bi bilo dobro kad bi jedan bio uključen, jer ga treća strana još ne može kupiti.

Spajanje svega

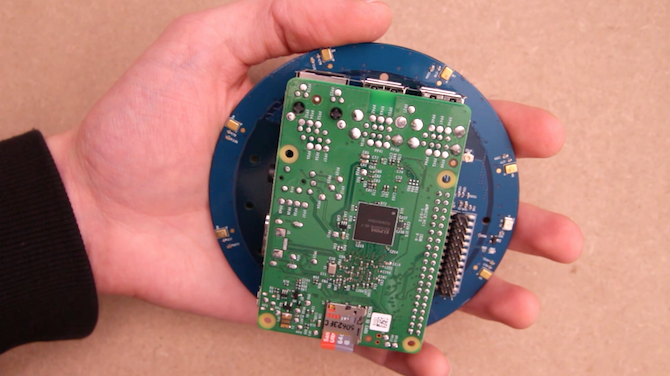

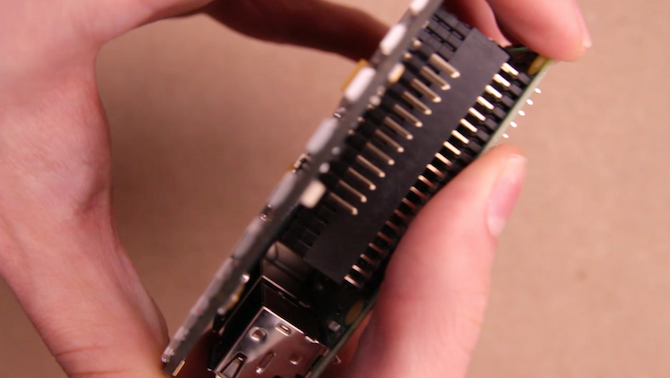

Jednostavno je povezati ovaj šešir. ŽENA igle na šeširu pritisnite na MUŠKI Ulaz općeg cilja (GPIO) igle na Pi. Ta se veza malo savija, ali u stvarnosti je prilično jaka. Malo je vjerojatno da će prekinuti s općom upotrebom.

Ove igle ne samo da komuniciraju s HAT-om, već i šalju snagu, što znači da su za Pi svaki ionako potrebni samo drugi kablovi.

Tehnički podaci

Creator dolazi s mnoštvom senzora, konektora i komponenata. Ima:

• NFC
• 17 Digitalni GPIO
• ZigBee® (Cert. U tijeku)
• Z-Wave® (Cert. U tijeku)
• SPI
• I2C
• UART

Pored ove povezanosti, ima sljedeće senzore:

• 8 MEMS mikrofonski niz
• FPGA (Xilinx Spartan 6)
• Mikrokontroler (ARM Cortex M3)
• Senzor temperature
• Ultrazvučni senzor
• Senzor tlaka
• 3D akcelerometar
• 3D žiroskop
• 3D magnetometar
• Senzor vlage

Sve ove karakteristike znače da uvijek možete nešto napraviti ili razmisliti. Ovaj HAT gotovo pretvara Pi u prevarenog Arduina, samo s više snage obrade!

17 digitalnih GPIO-a (to je ulazni izlaz opće namjene) lijep je dodir. Budući da se kapa povezuje s postojećim GPIO-om na Pi-u, pomoću njih se može kontrolirati bilo koji dodatni hardver koji koristite.

Niz od 8 MEMS mikrofona je vrlo cool. To se može vidjeti na pametnom položaju na dnu ploče:

Upotreba osam mikrofona raspoređenih izvana omogućava usmjeriti prepoznavanje glasa. Vaš Pi može znati iz kojeg smjera dolazi buka. Pomoću njih možete napraviti svoj vlastiti "uradi sam" Amazonski odjek, kao na primjer u ovom videozapisu:

Dva ugrađena procesora mogu se činiti pretjeranim. ARM Cortex M3 je mikrokontroler poput Arduino-a, a koristi se kao koprocesor na iPhone 6s! FPGA znači za Field Programmable Gate Array. To je još jedan snažni procesor u obliku Xilinx Spartan 6.

Ovi procesori zajedno rade u nekoliko svrha. Prvenstveno rade na obradi podataka senzora i kontroliraju sve komponente. Pošto se FPGA programira na terenu, to se obično koristi za spremanje i pokretanje koda (slično kao Arduino procesori). Nejasno je kako se tačno provodi, iako je njihovo GitHub repozitorij ima više detaljnih detalja.

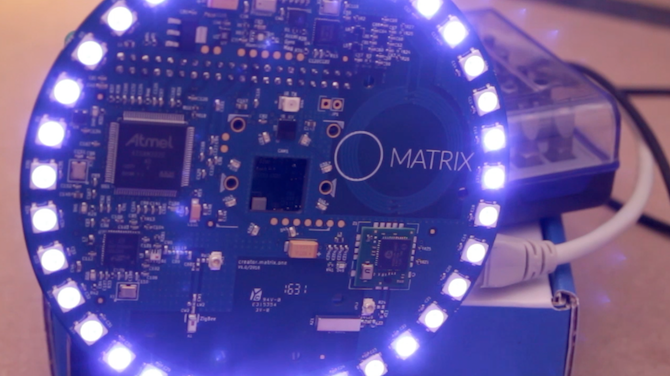

Na vanjskoj strani ploče nalazi se 35 RGBW višebojnih LED-ova. Svaka od njih može biti crvena, zelena, plava ili bijela ili kombinacija četiri. Oni se mogu programirati i kontrolirati pojedinačno, a izgledaju vrlo cool:

Različiti drugi senzori i komponente dodaju funkcionalnost, mada ih je moguće kupiti prilično jeftino (s izuzetkom NFC-a). Obavezno provjerite ove 9 strašnih stvari 9 sjajnih načina za korištenje NFC-a koji će zadiviti vaše prijateljeAko ste mislili da NFC nije ništa drugo do trik, razmislite ponovo. To može učiniti puno cool stvari za koje vjerojatno niste znali da je čak moguće. Čitaj više možete učiniti s NFC-om.

Postaviti

Glavni način konfiguriranja Stvoritelja je putem naredbenog retka. Morate prvo postaviti svoj Pi - nešto s čime je jednostavno PiBakery Konfigurirajte svoju Raspberry Pi instalaciju s PiBakeryjemŠto ako možete konfigurirati Raspbian prije nego što pokrenete svoj Raspberry Pi? Ne bi li bilo sjajno da se bežična mreža postavi tako da radi odmah? Evo kako. Čitaj više . Možda biste željeli postaviti svoj Pi za uporaba bez glave sa SSH Postavljanje vašeg Raspberry Pi-a za upotrebu bez glave sa SSH-omRaspberry Pi može prihvatiti SSH naredbe kada su povezani s lokalnom mrežom (bilo putem Etherneta ili Wi-Fi-ja), omogućujući vam jednostavno postavljanje. Prednosti SSH-a nadilaze narušavanje dnevnog probira ... Čitaj više prije konfiguriranja HAT-a

Matrica CLI ili sučelje naredbenog retka obrađuje aspekt komunikacije i omogućuje vam upravljanje više uređaja. Morate registrirati svoj uređaj, a zatim postaviti jedinstvene kodove i identifikacijske brojeve uređaja na samom Pi. Morat ćete ručno konfigurirati sve te detalje, iako web stranica detaljno opisuje svaki korak. Možda biste htjeli četkati svoje Windows Vodič za početnike u Windows naredbenom retkuNaredbeni redak omogućuje vam izravno komuniciranje s računalom i upućuje ga na obavljanje različitih zadataka. Čitaj više ili Linux Brzi vodič za početak rada s naredbenom linijom LinuxaMožete učiniti puno nevjerojatnih stvari s naredbama u Linuxu, a to je stvarno nije teško naučiti. Čitaj više prvo vještine naredbenog retka.

dokumentacija daje dojam da postoji jednostavan način da ustanete i trčite, možda i GUI ili web sučelje. Nažalost nema. Ovo je jedno područje na kojem se HAT odvaja. Instaliranje aplikacija je jednostavno, kao što ćete vidjeti dolje, ali ako ne znate kako to kodirati, to može predstavljati problem. Također podrazumijeva razumijevanje naredbenog retka. Naravno, nikad nije kasno za to naučiti kodirati 8 isprobanih i istinitih savjeta za učenje kako kodiratiVještim programerima već je godina velika potražnja, a ne čini se da će uskoro potražnja potrajati. Ali čak i ako nemate namjeru zaraditi za život kao ... Čitaj više , ali budite spremni na malo truda.

Aplikacije

Jedan od glavnih koncepata ovog uređaja je Trgovina aplikacijama. Ideja je da stvarno možete jednostavno instalirati aplikaciju. Instalacije je jednostavno. Evo kako instalirate i pokrećete život app:

vijek instalacije matrice. život matrice

To djeluje vrlo dobro, međutim, trenutno je samo ograničen izbor aplikacija - postoji samo šest! To će se nastaviti širiti jer sve više ljudi koristi HAT i objavljuje svoje aplikacije, ali trenutno je pomalo razočaravajuće.

Što zapravo možete napraviti?

Sve vrste! Akcelerometar bi bio idealan za a quadcopter, a svjetla su izvrsna za malo zabave. Na web stranici su dostupni neki udžbenici Instructables stranice, ali opet, bilo bi dobro da je bilo više. Postoji robot za samo-balansiranje:

I aplikacija za kompas - iako za to nema udžbenika, što je šteta.

Trebate li kupiti Matrix Creator-a?

Može biti! Nema sumnje da je ovo vrlo lijep HAT koji ima skupe dijelove po povoljnoj cijeni. Mnoge biblioteke (poput računalnog vida) ili je napisao netko drugi, ili se mogu naći alternative s boljom podrškom, tako da one nisu u potpunosti jedinstvene za Stvoritelja.

Ako želite navesti senzore i knjižnice s kojima možete eksperimentirati, možda naučite kodirati ili proizvesti nešto i ne znate što vam treba, onda to sigurno. Ako znate što želite ili namjeravate masovno proizvoditi proizvod, možda će vam biti bolje da kupite samo potrebne dijelove.

Dok postoje neki dobrih aplikacija i tutorijala u minuti, to je malo ograničeno. Nadamo se da će se ovi nastaviti razvijati kako se više ljudi razvija pomoću ploče. Možete je fino konfigurirati, ali ne bi trebalo biti previše problema ako ste prethodno konfigurirali Pi.

Naša presuda od Stvoritelj matrice:
S velikim brojem senzora, Stvoritelj je nevjerojatne vrijednosti. Međutim, ograničeni izbor aplikacija može učiniti zastrašujuću upotrebu.710
